HD4000+ALC269完美输出HDMI音视频，其他非ALC8XX声卡也可参考！

admin

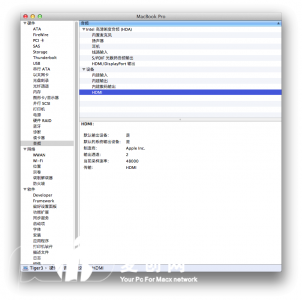

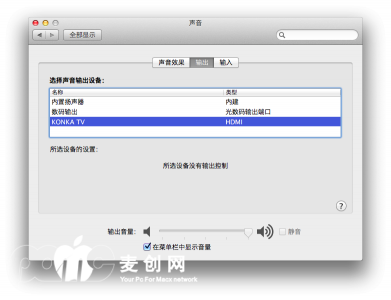

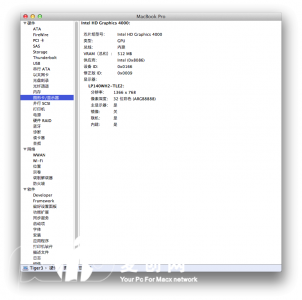

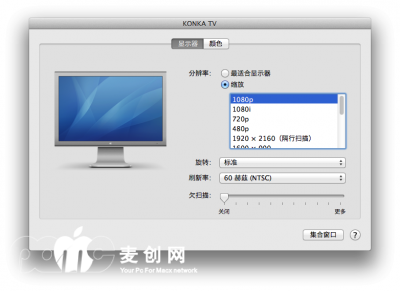

以前在tonymacx86看到关于hd4000的hdmi audio专题说目前仅能驱动alc8XX声卡所以我也就没再折腾下去，昨天研究hd4000的vga输出时发现可以在AppleIntelFramebufferCapri里面自定义显卡的接口信息，于是经过爬文反复测试终于搞定我的alc269的hdmi音频输出了，先上效果图！

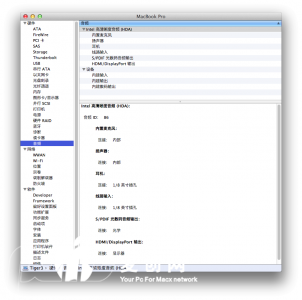

未插hdmi前：





教程开始：

1. 首先将你的HD4000显卡用dsdt驱动，具体代码参考下面我的，需要注意ig-platform-id用你自己的！

1.             Method (_DSM, 4, NotSerialized)

2.             {

3.                 Store (Package (0x06)

4.                     {

5.                         "device-id",

6.                         Buffer (0x04)

7.                         {

8.                              0x66, 0x01, 0x00, 0x00

9.                         },

10.                         "AAPL,ig-platform-id",

11.                         Buffer (0x04)

12.                         {

13.                              0x03, 0x00, 0x66, 0x01

14.                         },

15.                         "hda-gfx",

16.                         Buffer (0x0A)

17.                         {

18.                             "onboard-1"

19.                         }

20.                     }, Local0)

21.                 DTGP (Arg0, Arg1, Arg2, Arg3, RefOf (Local0))

22.                 Return (Local0)

23.             }

复制代码

2. 声卡用dsdt+仿冒AppleHDA驱动(VoodooHDA未测试)，dsdt代码参考我的，注意layout-id用你自己的声卡驱动里面对应的id，我的是86

1. Method (_DSM, 4, NotSerialized)

2.             {

3.                 Store (Package (0x06)

4.                     {

5.                         "hda-gfx",

6.                         Buffer (0x0A)

7.                         {

8.                             "onboard-1"

9.                         },

10.                         "layout-id",

11.                         Unicode ("V"),

12.                         "PinConfigurations",

13.                         Buffer (Zero) {}

14.                     }, Local0)

15.                 DTGP (Arg0, Arg1, Arg2, Arg3, RefOf (Local0))

16.                 Return (Local0)

17.             }


复制代码

3. 至此只要你的显卡id选择适当HDMI视频输出应该没什么问题，但是hdmi的音频输出估计大部分非alc8XX声卡都没有，下面此帖关键内容开始：


a. 首先核对你的AppleIntelFramebufferCapri.kext版本号，最新的10.8.2系统里面应该是8.6.22（如果不是该版本后面需要自行对比查找修改的起始地址），然后根据你的AAPL,ig-platform-id在这个http://iatkos.me/forum/viewtopic.php?f=77&t=23300页面里面找到里面给的修改起始地址（比如我的AAPL,ig-platform-id: 01660003，starts from the line 0005c090h in Hex），将里面的起始地址（我的是0005c090h）+ff0h（这个偏移量是我自己算出来了，以后的版本里面不一定使用的）即为你的修改起始位置（我的最后的修改起始位置即0005d080h）。

b. 用Ultraedit或者HexEdit打开

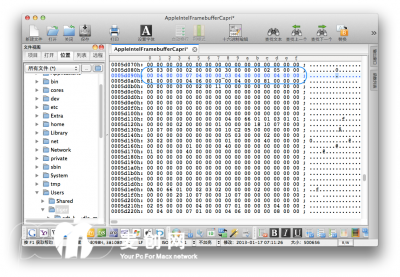

S/L/E/AppleIntelFramebufferCapri.kext/Contents/macOS/AppleIntelFramebufferCapri根据你的hd4000有几个Ports，然后从起始修改位置选取连续的几个12字节，比如我的是4*12=48字节正好如图3行：


然后每12字节一行整理后结果如下：
@0, 05 03 00 00 02 00 00 00 30 00 00 00 // LVDS
@1, 02 05 00 00 00 04 00 00 07 04 00 00 // HDMI
@2, 03 04 00 00 00 04 00 00 81 00 00 00 // DVI
@3, 04 06 00 00 00 04 00 00 81 00 00 00 // DVID

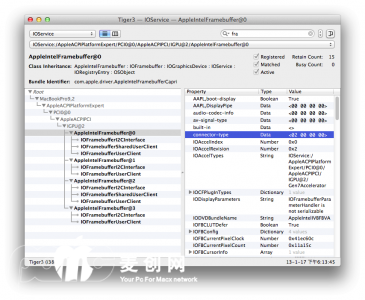

注意，最好不要直接用哪个帖子里面现成的内容，我的就和他给出的不一样，而且用他最后修改的后连笔记本内置屏幕都黑了。每行的最前面的前4个字节，如“05 03 00 00”（有的是“”01 00 00 00“）表示这是LVDS接口，第5-8四个字节代表了连接类型（即用IORegistryExplorer查看到的connector-type）：

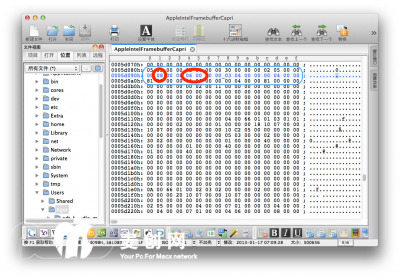

”02 00 00 00“一般是内置LVDS的连接类型，而我们要修改hdmi音频则需找到以"02 05 00 00"开头的行(我的是第二行)，将其连接类型”00 04 00 00“改为”00 08 00 00“（这才是HDMI的连接类型），最后4个字节的内容”07 04 00 00 “（具体含义我也不太清楚）HDMI要改为”06 00 00 00 “，最后的修改效果：
@0, 05 03 00 00 02 00 00 00 30 00 00 00
@1, 02 05 00 00 00 08 00 00 06 00 00 00
@2, 03 04 00 00 00 04 00 00 81 00 00 00
@3, 04 06 00 00 00 04 00 00 81 00 00 00



c. 保存文件，然后安装修改好的AppleIntelFramebufferCapri.kext驱动，重启用hdmi接上电视进行测试吧！（我的必须开机后接hdmi，不然变色龙不能启动图形模式，而且回车确定后会自动重启电脑）。






另外还可以修改最后一行”04 06 00 00 00 04 00 00 81 00 00 00“的内容使HD4000支持VGA接口的显示器或者投影仪，有兴趣的可以试试。老外帖子里面说有2种改法，改成”06 02 00 00 02 00 00 00 30 00 00 00“或者”06 02 00 00 01 00 00 00 30 00 00 00“，不过我都没成功，系统启动后开始两个都可以正常显示，但是进桌面前内置lcd白屏，外界显示器白花屏。
