ATI Radeon HD 7850修改FB完美驱动Mac OSX
修改FB完美驱动HD7850，不在显示HD 7xxx

主板：H77N-WIFI
CPU：I5 3450
显示卡：蓝宝石HD7850 2G版(四接口DP、HDMI、DVI-D、DVI-I)
DSDT内建显卡ID为6818或S/L/E下AMD7000Controller.kext和AMDRadeonX4000.kext的info加入0x68191002  HDMI可以正常输出，但系统信息显示HD 7xxx ，HDMI不能输出音频，而且不能多屏输出。肯定是FB不正确所至，故此决定修改FB。

第一步修改FB：

复制S/L/E下AMD7000Controller.kext到桌面。

在windows下用GPU-Z另存显卡的VBIOS，名称aaa.rom，

在MAC下将aaa.rom和redsock_bios_decoder复制到桌面，打开终端输入

1. cd ~/desktop/

2. ./redsock_bios_decoder < aaa.rom > redsock.txt

复制代码

得到redsock.txt，接口数据如下：

21P0400.S03:

C40304 Pitcairn PRO A1 GDDR5 64Mx32 2GB

Subsystem Vendor ID: 174b

      Subsystem ID: e221

Object Header Structure Size: 355

Connector Object Table Offset: 48

Router Object Table Offset: 0

Encoder Object Table Offset: fd

Display Path Table Offset: 12

Connector Object Id [19] which is[DISPLAY_PORT]

         encoderobj id [0x21] which is [INTERNAL_UNIPHY2 (osx txmit 0x12[duallink 0x2] enc 0x4)] linkb: false

Connector Object Id [12] which is[HDMI_TYPE_A]

         encoderobj id [0x21] which is [INTERNAL_UNIPHY2 (osx txmit 0x22[duallink 0x2] enc 0x5)] linkb: true

Connector Object Id [4] which is [DVI_D]

         encoderobj id [0x20] which is [INTERNAL_UNIPHY1 (osx txmit 0x11[duallink 0x1] enc 0x2)] linkb: false

Connector Object Id [2] which is [DVI_I]

         encoderobj id [0x1e] which is [INTERNAL_UNIPHY (osx txmit 0x10[duallink 0x0] enc 0x0)] linkb: false

Connector Object Id [2] which is [DVI_I]

         encoderobj id [0x15] which is [INTERNAL_KLDSCP_DAC1 (osx txmit 0x00 enc 0x10?)]linkb: false

然后复制redsock_bios_decoder到桌面，终端输入

1. ./radeon_bios_decode< aaa.rom > connector.txt

复制代码

得到connector.txt，接口数据如下:

ATOM BIOS Rom:

         SubsystemVendorID:0x174b SubsystemID: 0xe221

         IOBaseAddress:0x0000

         Filename:221P0400.S03

         BIOSBootup Message:

C40304 Pitcairn PRO A1 GDDR5 64Mx32 2GB

PCI ID: 1002:6819

Connector at index 0

         Type[@offset 45370]: DisplayPort (10)

         Encoder[@offset 45374]: INTERNAL_UNIPHY2 (0x21)

         i2cid[@offset 45480]: 0x90, OSX senseid: 0x1

Connector at index 1

         Type[@offset 45380]: HDMI-A (11)

         Encoder[@offset 45384]: INTERNAL_UNIPHY2 (0x21)

         i2cid[@offset 45507]: 0x92, OSX senseid: 0x3

Connector at index 2

         Type[@offset 45390]: DVI-D (3)

         Encoder[@offset 45394]: INTERNAL_UNIPHY1 (0x20)

         i2cid[@offset 45534]: 0x94, OSX senseid: 0x5

Connector at index 3

         Type[@offset 45400]: DVI-I (2)

         Encoder[@offset 45404]: INTERNAL_UNIPHY (0x1e)

         i2cid[@offset 45571]: 0x95, OSX senseid: 0x6

Connector at index 4

         Type[@offset45410]: DVI-I (2)

         Encoder[@offset 45414]: INTERNAL_KLDSCP_DAC1 (0x15)

         i2cid[@offset 45571]: 0x95, OSX senseid: 0x6

得出：

接口    txmit    enc    senseid

DP         12        04      01

HDMI   22        05      03

DVI-D   11        02      05

DVI-I    10        00      06

DVI-I    00        10      06

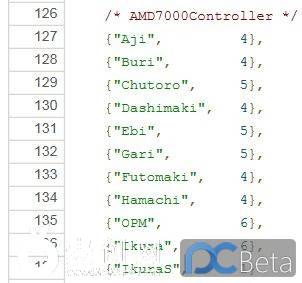

到http://forge.voodooprojects.org/p/chameleon/source/tree/HEAD/trunk/i386/libsaio/ati.c查到蓝宝显卡是Aji，为4个接口。

查到Aji的原始值:

00040000040300000001010112040501

00040000040300000001020122050402

04000000140200000001030000000306

00080000040200000001040011020104

  接口类型       接口标志位  显示特性  对齐字符   txmt    encd 显示顺序  senseID

|00 04 00 00 | 04 03 00 00  |  00 01    |    01 01    |     12  |   04     |    05      |   01

接口类型：

0200  LVDS

0400  DVI-I

1000  VGA

8000  S-Video

0002  DVI

0004  Displayport

0008  HDMI

于是得出

00040000040300000001010112040401  DP

00040000040300000001020112040301  DP

04000000140200000001030011020205  DVI-D

00080000040200000001040022050103  HDMI (01为优先显示)

显卡本身是DP、HDMI、DVI-D、DVI-I四个接口，为什么修改为两个相同的DP接口而不是两个DVI呢？解释是原始值前部分不能更改，只能修改后面对应部份，这个是试验过很多次又重启过很多次得出的结论，Aji原始值是两个DP接口，所以改为一样的数值就可以正常显示了，理论上HD7850虽然有四接口但只能三屏输出。

用HexEdit打开桌面的ATI7000Controller.kext/Contents/macOS/AMD7000Controller

查找原版排成一行:

00040000040300000001010112040501000400000403000000010201220504020400000014020000000103000000030600080000040200000001040011020104

替换成修改好的一行然后保存：

00040000040300000001010112040401000400000403000000010201120403010400000014020000000103001102020500080000040200000001040022050103

将桌面修改好的ATI7000Controller.kext替换到S/L/E关修复权限。

至此FB修改完成。

第二步DSDT加入代码并开启HDMI和DP音频:

查找PEG0，在下面加入：

1. Method (_DSM, 4, NotSerialized)

2.

3.                     {

4.                         Store (Package (0x0C)

5.                             {

6.                                 "device-id",

7.                                 Buffer (0x04)

8.                                 {

9.                                      0x18, 0x68, 0x00, 0x00

10.                                 },

11.                                 "@0,name",

12.                                 Buffer (0x08)

13.                                 {

14.                                     "ATY,Aji"

15.                                 },

16.                                 "@1,name",

17.                                 Buffer (0x08)

18.                                 {

19.                                     "ATY,Aji"

20.                                 },

21.                                 "@2,name",

22.                                 Buffer (0x08)

23.                                 {

24.                                     "ATY,Aji"

25.                                 },

26.                                 "model",

27.                                 Buffer (0x13)

28.                                 {

29.                                     "AMD Radeon HD 7850"

30.                                 },

31.                                 "hda-gfx",

32.                                 Buffer (0x0A)

33.                                 {

34.                                     "onboard-1"

35.                                 }

36.                             }, Local0)

37.                         DTGP (Arg0, Arg1, Arg2, Arg3, RefOf (Local0))

38.                         Return (Local0)

39.                     }

40.                 }

41.                 Device (HDAU)

42.                 {

43.                     Name (_ADR, One)

44.                     Method (_DSM, 4, NotSerialized)

45.                     {

46.                         Store (Package (0x02)

47.                             {

48.                                 "hda-gfx",

49.                                 Buffer (0x0A)

50.                                 {

51.                                     "onboard-1"

52.                                 }

53.                             }, Local0)

54.                         DTGP (Arg0, Arg1, Arg2, Arg3, RefOf (Local0))

55.                         Return (Local0)

56.                     }

57.                 }

58.             }

复制代码

DSDT内建Aji三个显示输出接口，内建四接口会黑屏。

注意：如要重装系统请将DSDT的三个Aji接口数据删掉，否则黑屏，因新系统未改FB值。

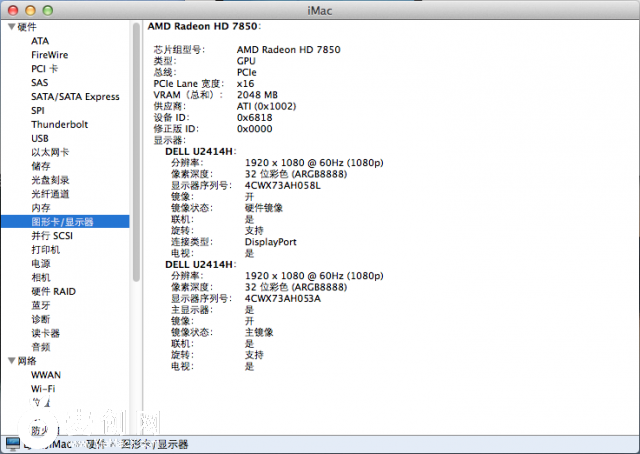

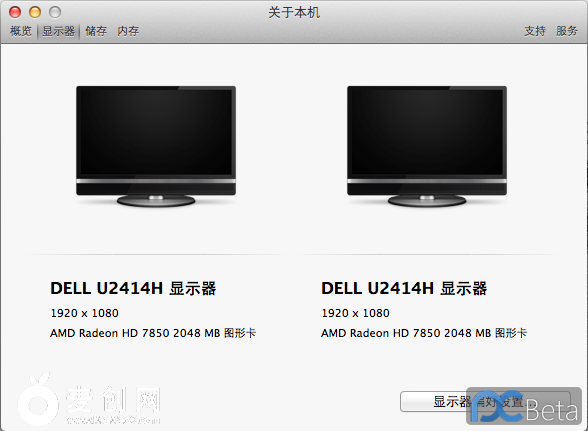

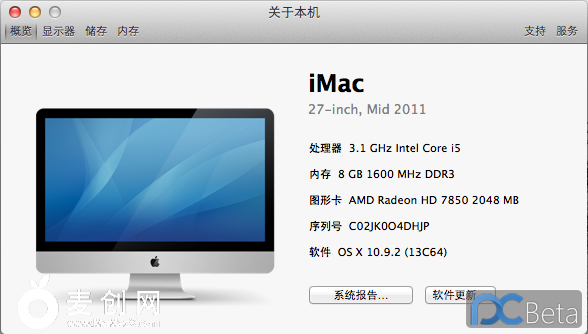

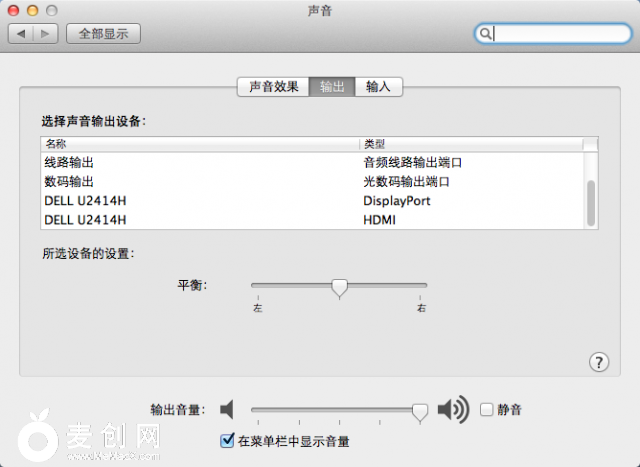

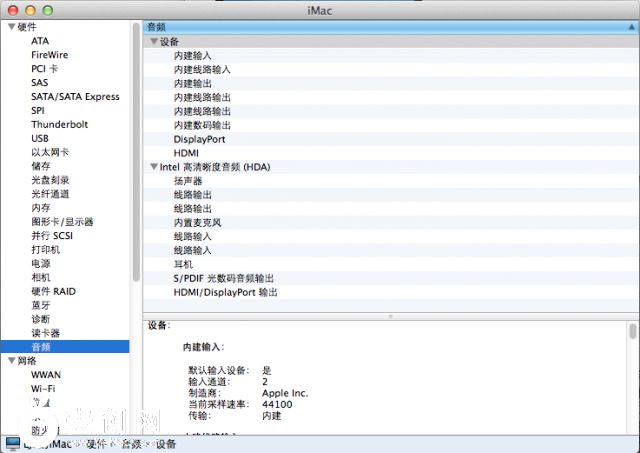

至此显卡完美驱动，双屏显示成功(因未有设备，理论上三屏都可以)，HDMI和DP音频输出， 系统信息显示HD7850

工具和参考信息附件奉上。
