这份教程适用于如下情况：有比较新的主板，并且使用的是Intel的核心显卡，主板上的HDMI接口不工作。

使用360、370、390系列的主板，桌面Coffee Lake 处理器，HDMI或者DP显示器，主板品牌为技嘉、华硕、华擎、微星，想使用别人已经做的好的缓冲帧补丁碰碰运气。可以试试本教程结尾的补丁兼容列表。

这个教程最适合较新的主板、较新的配件。
包括  （a)较新的CPU   (b)较新的主板     (c)较新的显示器 （很重要！）
很多问题都是因为使用了电视、较老的显示器，或者显示器不支持Displayport1.2+ 或者 HDMI1.4+.

这个教程的主要目的是启用主板上的HDMI口（这个接口只接一个单独的HDMI显示器）。这个教程不推荐在使用核心显卡的情况下使用多显示器。
对多显示器支持最好的还是AMD的独立显卡。


内容：
这个教程包含如下几部分。
1.理论
2.检查单
3.准备工作
4.处理
5.大功告成
6.引用的文章
7.补丁兼容列表
8.帮助他人


物理显示器接口：主板上的DP、HDMI、VGA、DVI接口。


1.理论
主板的品牌有很多，比如华擎、华硕、EVGA、技嘉、微星或者其他。板载的视频接口有很多不同种类的组合。有些主板提供一个HDMI接口，两个DP接口。有一些主板，提供两个HDMI接口。其他的可能提供DVI接口或VGA接口。
macOS10.14 Mojave  coffee lake CPU，已经有两个成功工作的VGA接口案例，所以VGA接口可以考虑被支持了。

当MacOS初始化核芯显卡的驱动（AppleIntelFramebuffer）时，系统不知道哪个接口是HDMI，哪个是DVI等等。系统会根据你选择的Platform ID做默认的假设。 比如PlatformID 0x3E9B0007， 默认情况下，所有的接口都会被当做DP接口，
（VGA接口也被当做DP接口处理）。所以，如果你将DP或者VGA显示器接到主板上的话，显示器马上会正常工作。但是如果你接的是HDMI或者DVI显示器，可能根本不工作，因为MacOS默认连接的是DP显示器。


幸运的是，有相对直接的办法改变默认的端口映射。每个主板上的物理显示器接口被关联到一个Port Number。Port Number 为0x05, 0x06, 0x07，在不同的主板上会被映射到不同的物理显示器接口。MacOS中核显最多支持3个外接显示器。


一些主板上，Port 0x05 可能被连接到HDMI接口，而在其他的主板上可能被连接到DP、DVI或者是VGA。同样的，Port 0x06、Port 0x07在不同的主板上会被连接到不同的物理显示接口。为了解决HDMI/DVI黑屏的问题，我们首先需要确定主板上的哪个显示接口连接到了HDMI接口（如果主板上有HDMI接口的话），哪些连接到了DVI，哪些链接到了DP或者VGA接口。

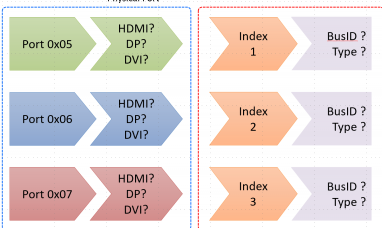

一旦我们确定了物理接口和PortID之间的对应关系，我们通过一个简单的Framebuffer表格，将这个信息传递给MacOS。因为MacOS最多支持3个外部显示器接口，我们可以定义三个“软件连接器（Software Connector）”即“cons”。任意一个“软件连接器”可以被映射到任意一个物理显示器接口。

三个“软件连接器”被命名为con0，con1，con2.
Port 0x05, Port 0x06, Port 0x07又叫 Softwart Indexes 1，2，3.

Software Index 1 一般代表 Port 0x05.
Software Index 2 一般代表 Port 0x06
Software Index 3 一般代表 Port 0x07.
HDMI、DVI接口被认为是一样的。可以将HDMI、DVI接口类型（Type）都设置为HDMI。
DP、VGA接口被认为是一样的。可以将DP、VGA接口类型设置为DP。


例如：
如果Port 0x06接口类型是HDMI，那么将Index2 类型设置为HDMI
如果Port 0x05接口类型是DVI，那么将Index1类型设置为HDMI（因为MacOS中DVI等价于HDMI)
如果Port 0x07接口类型是DP，那么将Index3类型设置为DP
如果Port 0x07接口类型是VGA，那么将Index3类型设置为DP（因为MacOS中VGA等价于DP)

除了指定接口类型之外，我们还需要确定另外一个参数：BusID， 必须为每一个“软件连接器”分配一个唯一的BusID。同类型的接口，可用的BusID值不同。

*DP是最灵活的，BusID可以为 0x02, 0x04, 0x05, 0x06。这四个值中的任何一个一般适用于任何主板。这4个值对VGA接口也适用。

*HDMI要求比较严格。只可以用0x01, 0x02, 0x04, 0x06。但是一些主板只能用这四个中的一个或者两个，比如技嘉Z390主板，只能用0x04.

*DVI接口的要求与HDMI接口一样。


通过上面的介绍，我们对 Ports, Connectors, Indexes, Types, BusID已经有了初步认识，那么可以进入正题了。

从确定每一个物理接口的类型开始。只要确定了每一个接口的物理类型后，剩下的就比较简单了。
我们从三个问题开始：
* Port 0x05 (Index 1) 是什么类型？
* Port 0x06 (Index 2) 是什么类型?
* Port 0x07 (Index 3) 是什么类型?
流程如下：


开始前的检查清单：

注意：如果你用了DP to DVI的转换器，或者HDMI to DP的转换器，请看这两个帖子。
https://www.tonymacx86.com/threa ... 269149/post-2141095
https://www.tonymacx86.com/threa ... 269149/post-2169249

1.下载Hackintools
2.确定已经安装了Lilu和WhateverGreen两个Kext
3.MacOS必须使用正确的核显DeviceID和PlatformID启动。

4.对于大部分Coffee Lake架构的桌面CPU来说，一般使用Device ID 0x3E9B 和Platform ID 0x3E9B0007。
请根据这个教程来确定你的系统的正确的值。这两个值决定了是否为核显加载了正确的驱动。
如果默认的（非加速？）驱动被加载了，那么这个教程就不起作用了。我们必须避免使用所有connector的Index值为-1的PlatformID（这种是无头平台），比如Platform ID 0x3E920003


5.但是这带来了一个问题，当正确的（可加速）的核显驱动被加载的时候，主板上的HDMI、DVI接口会停止工作。
所以，
（1）需要将你的显示器连接到一个其他的正常工作的端口上（比如DP口）
（2）使用独立显卡（或外接显卡)，并将显示器接到独立显卡的接口上。

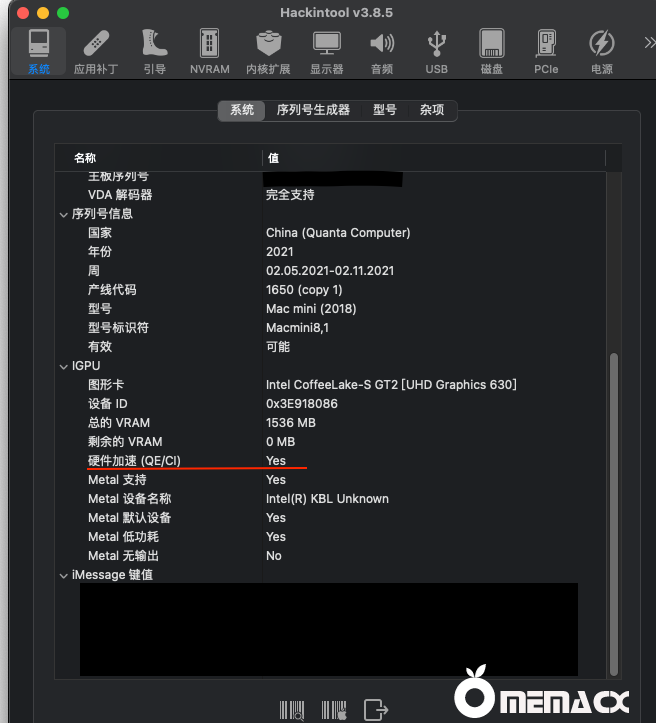

6.使用Hackintool来确定是否已经为核显加载了正确的驱动。如果GPU信息和下面的图片一样，那么驱动应该是被正确加载了。如果显示GPU：？？？，那么你需要从头再逐条检查一下检查清单，或者发帖求助。
注：左图为老版的Hackintool界面，新版界面为右图。
7.将主板上的显示接口列一个清单（比如HDMI, DP, DVI-D, VGA）
8.我们需要测试每个显示接口，所以，你必须有每个显示接口对应的显示器和连接线缆（俗称信号线）。在缺少一种连接线缆或者显示器的情况下也能继续，但是会增加猜的部分。
9.现在，你的电脑已经启动到MacOS中，并加载了正确的核显驱动。无论是使用Clover Configurator设置ig-platform-id 和显卡 Device ID还是在Devices-->Properties中进行了设置。只要是加载了正确的加速显卡驱动就行。
如果有如下的设置，需要使用Clover Configurator.从config.plist中清除掉，但千万别重启！！！千万别重启！！！千万别重启！！！
        *Devices --> Fake ID --> IntelGFX --> 清除这里你做所有设置。
        *Graphics --> Inject Intel --> 取消勾选
        *Graphics --> ig-platform-id --> 清除这里你做所有设置。
注：现在大部分已经使用opencore了，显卡相关的设置都在Device Properties中。

10.保存config.plist 并退出 Clover Configurator.


准备工作：


1.打开Hackintool。点击菜单栏【Framebuffer---MacOS 10.14】。

2.点击【Patch---Apply Current Patches】，并确认Apply Current Patches前面已经有对号。注：这个选项在Connectors 选项卡中显示系统当前生效的framebuffer设置，并不会对当前系统应用任何改变。但如果像本教程后续所述做了改变的话，并且重启了系统。这个选项将显示改变后的设置，而不是默认的framebuffer设置。所以，如果了你做了并应用了一些改动，重启后在Hackintool中没有看到这些改动，这是因为Apply Current Patches前没打✓。无论什么时候你在下拉菜单里选择了一个新的Platform ID，这个Platform ID对应的默认设置会出现在Connectors 中。如果你想看你之前应用的设置，再点击一下Apply Current Patches。

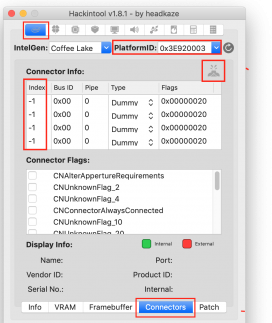

3.选择与你主板最接近的Platform ID。参考Which ig-platform-id should I use for my system. 不同的Platform ID会有不同的connectors组合。如果你选择了一个无头platform ID，所有的connectors的Index 值为 -1。（也就是全部为关闭状态）。

4.我们以Platform ID 0x3E9B0007为例，Platform选择0x3E9B0007后，点击Connectors选项卡，这是我们最需要关注的地方：connector映射表，分配 Index, BusID, Pipe, Type和Flags.表格中的每一行对应一个software connector。Connectors从0开始依次编号，即con0, con1, and con2. 但是此时，我们不相信表中的任何值。

5.如果显示器接到了主板上的显示接口上，表格中的其中一行会红色高亮显示。因为我只用了一个DP显示器，所以只有一行高亮了。这非常直接的告诉我们，高亮的红色的行对应一个DP接口。所以，现在，我需要点击红色行，然后在窗口的右下角读出它的Port number。
其他接口以此类推。现在我们知道Port 0x05 ---Index1---DP接口。
即Port 0x05（Index1）为DP接口。
注意,不要混淆了Port 的0x05与busid的0x05.

过程
        1.你的主显示器一直处于连接状态。Keep your primary monitor connected at all times.
        2.将另一个主板上的显示接口连接到显示器。例如，主板有一个DVI接口，把它与有DVI接口的显示器连接起来。很有可能所有的DP接口都能点亮显示器，但是你的DVI和HDMI接口有可能亮也有可能不亮。Do not use video adapters (e.g. DP-to-HDMI, DVI-to-HDMI, etc.) during this procedure. Instead, use straight connections (HDMI-to-HDMI, DP-to-DP, DVI-to-DVI, etc.).这个操作不要使用转换头（比如DP-to-HDMI, DVI-to-HDMI等等）。使用直连线(HDMI-to-HDMI, DP-to-DP, DVI-to-DVI, 等等).
        3.Hackintool中的一行会变为红色高亮。因为我的主板有两个DP接口，将DP线从第一个DP口拔出并插到第二个DP口中。另一行会被高亮为红色。我们再次通过单击红色行来确定Port number。本例中第二个DP接口的Port number为0x06. 我们目前得到的结果如下：
*Port 0x05 (Index 1) 为 DisplayPort
                *Port 0x06 (Index 2) 为DisplayPort
        4.因为这个主板只有三个视频接口，并且HDMI接口不工作。连接HDMI接口没有意义，但连接一次试试，确认是否黑屏。通过排除法，我们能推断出Port 0x07 (Index 3)一定是 HDMI。现在我们得到：

                *Port 0x05 (Index 1) 为 DisplayPort
                *Port 0x06 (Index 2) 为DisplayPort
                *Port 0x07 (Index 3) 一定是 HDMI
        5.现在看Type和Index列。我们看到这三行Type 都被设置为DP，Index的值为1，2，3.前两行看起来是正确的，我们刚刚确定Index3一定是HDMI。
        6.所以我们通过下拉菜单把Index3的Type改为HDMI，同时把它的BusID改为0x04。为什么是0x04? BusID还有其他可用的值，我们每次试一个值然后测试这个值是否可用。由于BusID 0x04当前被分配给Index2，我们交换一下这两个值。Index2 的BusID变为0x06(0x06是DP口的有效值），Index2 的BusID变为0x04。结果如下图所示：
7.现在我们可以试一试了。点击Patch选项卡，然后在General 和Advanced 子选项卡中勾选相关选项（由于我使用了coffee lake 架构的CPU，Advanced子选项卡中的 Device ID设为0x3E9B：Intel UHD Graphics 630。你需要使用和你自己的CPU最接近的Device ID。
8.有些时候勾选特定的选项后，Hackintool会重设 Connectors 页面。这时返回Connectors 页，再次确认你的设置（如果需要的话，就再设置一次），然后返回Patch页。最后点击Generate Patch。
9.现在我们需要将补丁插入到当前的config.plist中。使用Clover Configurator 或者EFI Mounter v3.挂载Mojave所在硬盘的EFI分区。
        10.如下图所示，点击菜单栏中国的File --> Export --> Clover config.plist。
11.从窗口中选择Mojave硬盘EFI分区中的CLOVER文件夹，选择已经存在的config.plist文件。Hackintool会备份当前的config.plist，然后将补丁以非破坏性的方式插入到config.plist中。
        12.现在，补丁已经应用了。重启电脑测试下。
        13.启动Mojave后，登陆系统，然后将主板上的HDMI口连接到显示器的HDMI接口。显示器亮了吗？到这步，有可能没亮。但是如果亮了，就说明搞定了。
        14.如果HDMI(或者DVI）接口没亮，试一下另一个可以使用的BusID。再次打开Hackintool ，选择 Framebuffer --> macOS 10.14 ,确定 Patch --> Apply Current Patches处于勾选状态。从下面列表中换一个BusID，重复5-13步。
15.如果你的视频端口数少于3个，有2中方式来禁用未使用的Index。方法1，将Index的值设为-1.方法2保持Index的值不动，将BusID值设为0x00. 根据一些用户的反馈，建议首先尝试方法2.例如，如果你只有一个HDMI口，对应Port 0x07 (Index 3)。你可以尝试下表中的任何一个配置。
16.为了减少显卡的小毛病，并且避免一些少见的启动失败。推荐启用disablegfxfirmware选项。



收尾工作

收尾工作相对简单，因为三个接口中有两个默认配置是正确的几乎没有需要猜测的部分。但是如果连接其它视频接口时没有红色高亮呢？这种情况下你需要反复试验。希望其中一个接口是已知的，你只需要弄清楚一个或两个接口。

例如，你已经确定Port 0x05 (Index 1)是DisplayPort，除此之外没有其他行变红。如果接下来需要配置的接口是HDMI，你需要假定HDMI端口为Port 0x06 (Index 2),并且设置相应的Type和BusID。如果仍然不行，仍旧使用Port0x06尝试不同的BusID. Port0x07也是如此，直到你找到可用的设置组合。
一旦HDMI/DVI被成功启用，我们可以再次运行Hackintool来检查Port Number。首先，我们看被标记为HDMI的行现在已红色高亮（第一行是DP接口），如果我们点击红色行，我们可以确定它的Port number 确实是0x07.
大功告成。

References引用
        1.本教程中的技术来源于Lilu和它的插件以及WhateverGreen. Lilu及插件的完整说明 located here. 作者@jaymonkey, 更加深入并且有大量的例子.
        2.Hackintool的作者@headkaze, this guide 包括了很多代IntelCPU的信息。


原帖下方有很多网友贡献的配置，有兴趣，有能力的可以自取。


补丁列表
见原帖https://www.tonymacx86.com/threa ... een-problem.269149/


如果你成功为你的主板找到了正确的配置，请通过发送Hackintool  Connectors 页面的截图，以及必要的配置。你可能需要在Connectors页面重新输入你的更改。你可以把截图发在原帖主题下，原作者将根据各位的回复整理一个列表。
